鑄鐵橋尺又可以叫做橋型平尺，具有平面的尺形量規，故橋尺被選作型軸承生產中常用的量具，結構為橋型結構。
鑄鐵橋尺是單面為工作面的平尺，具有精度高、結構穩定、操作方便的特點。

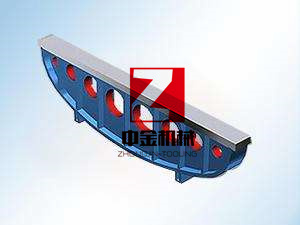

主要用于機床導軌研磨，設備平面度檢測等用途。鑄鐵橋尺（橋型平尺）是是拱橋型結構平尺,和平行平尺相比較鑄鐵橋尺具有一個單邊工作面，背部為圓孔鏤空結構，減輕鑄鐵橋尺自身重量，更便于研磨工作中的拖動等。工作面經過刮研處理，是機床導軌研磨的工具。鑄鐵橋尺（橋型平尺）工作面涂防銹油，背部涂藍色防銹漆，底部鑄有平放使用的專用支撐腳。鑄鐵橋尺規格可制作成5000mm，但對于大型鑄鐵橋型平尺需要結合其中設備進行研磨拖動，所以大型鑄鐵橋型平尺兩端都裝有拖動專用孔。且需要配合工裝進行研磨。鑄鐵橋尺的高度于長度是那比例遞增，是說長度越長相對應的高度越高。
鑄鐵橋尺的使用：
鑄鐵橋尺是具有平面的尺形量規，主要用于以著色法、指示表法檢驗平板、長導軌等的平面度，也常用于以光隙法檢驗工件棱邊的直線度，一般用鑄鐵制造，矩形平尺也有用軸承鋼或花崗石制造的。
鑄鐵橋尺的維護保養：
1、鑄鐵橋尺易于保管，懸掛平放均可，不會因長期平放而影響其直線度、平行度。
2、鑄鐵橋尺保存不易生銹，使用期間不用涂油，長期不使用，存放時涂上薄薄一層一般工業用油，以防止生銹而影響精度。
鑄鐵橋尺的工藝制作：
人工刮研的工序，雖然人工刮研比較落后，但是對于橋尺來說，在精度要求比較高的情況下，是機械加工不可以取代的一種加工工藝，為了提高橋尺的使用壽命，其工作精度，建議對刮研控制在0.02mm以上，這樣可橋尺有較長的使用壽命和檢定周期。根據有關資料對刮研紹以及刮研測得數據，此工藝加工要求是可以達到的。橋尺的外觀上出現震紋，產品表面粗糙程度加大，影響精度，影響美觀。而有了刮研這道工序后，很少出現以上問題。防止橋尺工作表面有小范圍的局部畸變，來橋尺的使用精度。
